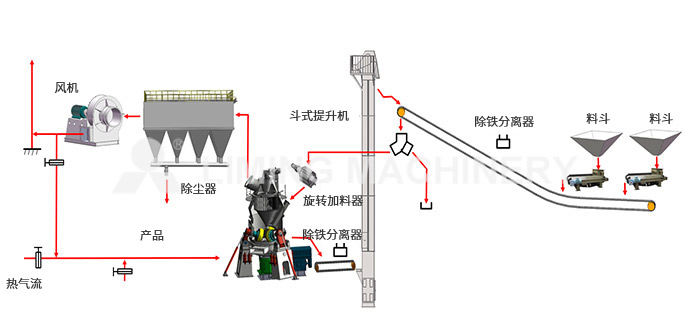

工艺流程

• 1

  生料计量输送系统

  生料输送系统采用地仓喂料式设计，地仓下端配备定量喂料皮带实现原料定量给料；物料经斗式提升机提升后送入锁风喂料机，再由锁风喂料机送入磨机内。

• 2

  粉磨系统

  粉磨系统主机采用混合材专用立式磨，配套独立润滑站与液压站；研磨后的物料经选粉机分级筛选，送入离线脉冲布袋收尘器进行收集，收尘器配备覆膜防水防油滤袋，过滤精度高，粉尘排放浓度可根据当地环保要求适配调控。整套粉磨系统采用负压运行模式，风机电机搭载高压变频控制，可实现精细调速，既提升系统产能，又降低风机能耗，实现一机高效多用的灵活作业效果。

• 3

  回料系统

  立式磨自带外置排渣优势，研磨过程中若遇高密度铁质物料或物料波动导致过磨时，可通过外置排渣系统将其排出磨机外部。排出的物料落入皮带输送机，经输送机上的除铁器去除排渣中的铁质物料后作人工处理；除铁后的物料送入外循环斗式提升机，经溜槽输送并完成锁风处理后，重新送回磨机内再次研磨。

• 4

  热风系统（选配）

  立式磨粉磨烘干工序采用闭环热风系统工艺，减少系统对外排风量与热源能耗，实现部分热源循环利用。热风系统主设备选用窑尾余热利用装置或燃煤（燃气）热风炉，生成 800-900℃高温烟气，经冷风、循环风混合调温为 250-350℃高温风后送入磨机，对物料进行烘干处理；整套风路系统由球阀、风门阀联动实现全自动调控。

• 5

  成品仓储输送系统

  脉冲收尘器收集的成品物料经螺旋输送机汇集后，由斗式提升机输送至对应成品仓储存。
