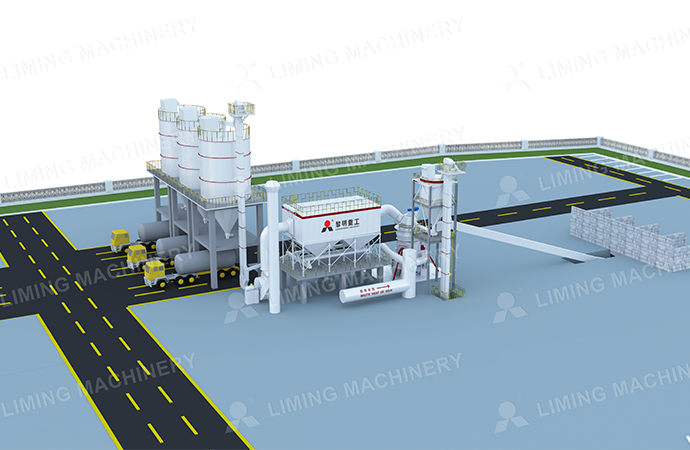

工艺流程

• Tag 1

  生料计量输送系统

  本系统采用地仓喂料式设计，地仓下端配置定量喂料皮带实现原料定量给料；物料经斗式提升机提升后送入锁风喂料机，再由锁风喂料机送入磨机内。

• Tag 2

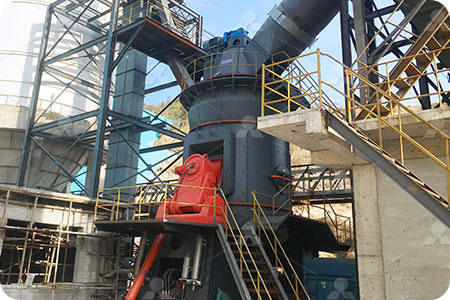

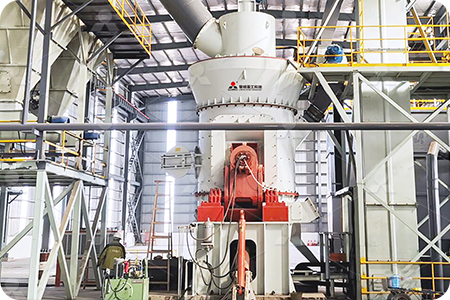

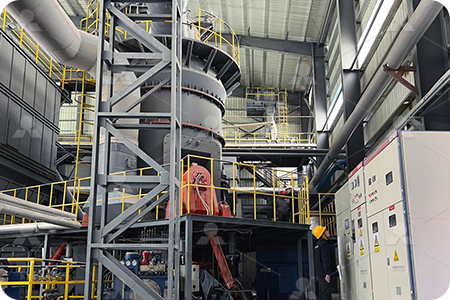

  粉磨系统

  本系统主机为专为水泥熟料设计的立式磨，配套独立润滑站与液压站；研磨后的物料经选粉机分级筛选，送入离线脉冲袋式收尘器进行收集。收尘器采用覆膜防水防油滤袋，过滤精度高，粉尘排放浓度可根据当地环保要求适配调整。整套粉磨系统采用负压运行模式，风机电机配备高压变频控制，可实现精细化调节，在提升系统产量的同时降低风机能耗，达成一机高效多用的作业效果。

• Tag 3

  回料系统

  立式磨具备外置排渣的工艺优势，当密度较大的铁质物料及发生料层波动的物料出现过磨情况时，可通过外置排渣系统排出磨外。排出的物料落入皮带输送机，经输送机输送后进入除铁器，去除排渣中的铁质物料，该部分铁质物料做人工处理；除铁后的物料送入外循环斗式提升机，经溜槽输送并完成锁风处理后，回送磨内再次进行粉磨作业。

• Tag 4

  热风系统

  立式磨的粉磨与烘干工序采用闭环热风系统工艺，可减少系统对外排风量与热源能耗，实现部分热源的循环利用。本系统核心设备利用窑尾余热产生的 800-900℃高温烟气，将其与冷风、循环风混合调温，生成 250-350℃的高温热风后送入磨内，完成对物料的烘干作业。整套风路系统由球阀与挡板阀联动实现全自动调控，保障风温、风量精准稳定。

• Tag 5

  成品仓储输送系统

  经脉冲袋式收尘器收集的成品物料，由螺旋输送机汇集后，经斗式提升机输送至对应成品仓内储存。
